Aký je rozdiel medzi valčekovou reťazou a listovou reťazou?

Konštrukčné a geometrické rozdiely

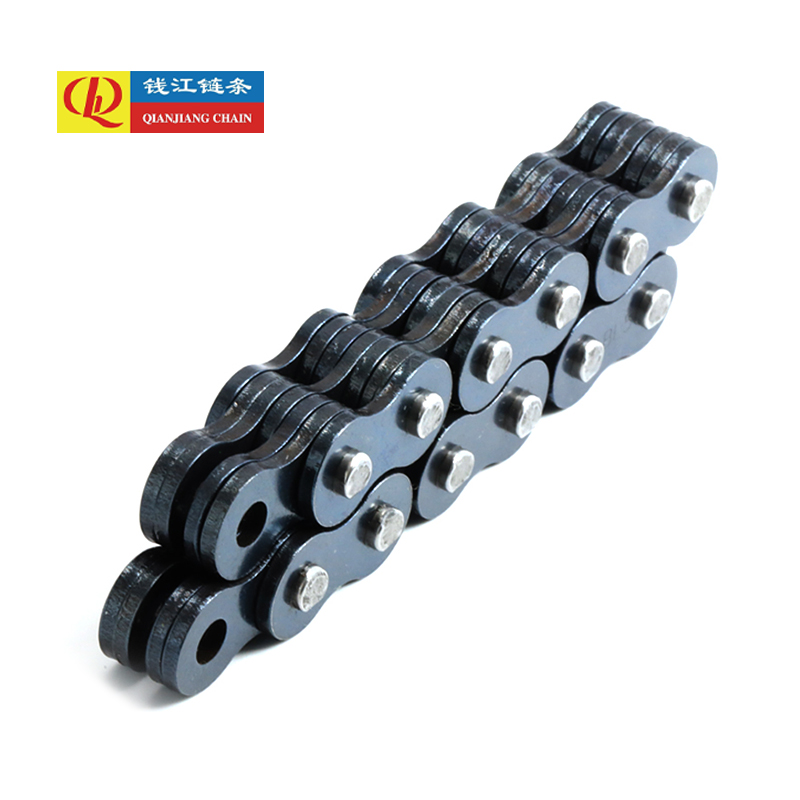

Valčekové reťaze pozostávajú zo striedajúcich sa vnútorných a vonkajších článkových dosiek s puzdrami, valčekmi a čapmi; valec sa otočí na puzdro a zapadne do zuba ozubeného kolesa s valivým kontaktom. Listové reťaze sú vyrobené z naskladaných listových dosiek zostavených okolo dlhých čapov, ktoré tvoria plochú, rebríkovú zostavu bez valčekov alebo puzdier. Tento štrukturálny rozdiel vytvára zreteľnú kontaktnú mechaniku: valčekové reťaze prenášajú krútiaci moment prostredníctvom valivého záberu medzi valčekom a reťazovým kolesom, zatiaľ čo listové reťaze prenášajú napätie cez naskladané plochy platní a kolíkový strih s klzným kontaktom na rozhraní platní.

Nosnosť a únavové charakteristiky

Listové reťaze sú optimalizované pre veľmi vysoké priame ťahové zaťaženie a opakované rázové zaťaženie; ich viacvrstvové dosky zdieľajú záťaž a poskytujú redundanciu tam, kde je zlyhanie jedného kolíka neprijateľné. Valčekové reťaze majú dobrú dynamickú únavovú životnosť pri nepretržitom prenose rotačnej sily, pretože valček a puzdro znižujú kĺzanie a lokalizované opotrebovanie zuba reťazového kolesa. V praxi pri zdvíhaní ťažkých bremien, kladkostrojov a vysokozdvižných vozíkov, kde je primárna axiálna pevnosť v ťahu, sú listové reťaze preferovanou voľbou. Pre rotačný prenos sily - dopravníky, poľnohospodárske pohony, motocykle - valčekové reťaze zvyčajne poskytujú vyššiu životnosť a hladší chod.

Mechanizmy opotrebenia a potreby mazania

Opotrebenie valčekovej reťaze je zvyčajne opotrebenie kolíka a puzdra (vnútorné), opotrebenie valčekov a opotrebenie zubov reťazového kolesa; zníženie trenia medzi čapom, puzdrom a valčekom je nevyhnutné, takže bežné mazanie a varianty s tesnením alebo o-krúžkom sú bežné. Opotrebeniu listovej reťaze dominuje ložisko medzi doskou a kolíkom; pretože listovým reťaziam chýbajú valčeky, mazanie sa sústreďuje na otvory pre kolíky a doskové kontaktné plochy a môže byť menej účinné pri dosahovaní vnútorných rozhraní. Nečistoty z prostredia urýchľujú opotrebovanie oboch typov reťazí, ale valčekové reťaze s utesnenými kazetami lepšie znášajú špinavé alebo prašné prostredie, ak sa použijú vhodné tesnenia.

Rozdiely medzi ozubenými kolesami a uchytením

Valčekové reťaze vyžadujú reťazové kolesá so zubami dimenzovanými na rozstup reťaze a priemer valčeka; Konštrukcia ozubeného kolesa ovplyvňuje záber, hluk a životnosť – dôležitá je presnosť profilu a rozstupu zubov. Listové reťaze nepoužívajú ozubené ozubené kolesá rovnakým spôsobom; zvyčajne sú spárované s kladkami, bubnami alebo špeciálnym dizajnom reťazových kolies na zdvíhacie alebo napínacie aplikácie. Možnosti upevnenia sa líšia: valčekové reťaze ponúkajú veľa nacvakávacích alebo nitovaných nadstavcov pre dopravné alebo poľnohospodárske úlohy, zatiaľ čo listové reťaze sú zvyčajne vybavené pevnými koncami alebo špeciálnymi koncovými konektormi na priamy prenos bremena v zdvíhacích zariadeniach.

Správanie pri inštalácii, napínaní a predĺžení

Valčekové reťaze sa predlžujú hlavne opotrebovaním medzi čapom a puzdrom; predĺženie je postupné a možno ho merať ako nárast stúpania – štandardné meradlá opotrebenia určujú body výmeny. Správne napnutie zabraňuje preskakovaniu a nerovnomernému opotrebovaniu; nadmerné napätie zvyšuje zaťaženie ložísk a skracuje životnosť. Zdanlivé predĺženie reťazí listov je často výsledkom usadzovania platničky alebo rozťahovania kolíkov pri vysokom zaťažení; pretože sa používajú pri lineárnych zdvíhacích aplikáciách, presné predpätie a pravidelná kontrola trvalej deformácie sú kritické. Pri zdvíhaní kritickom z hľadiska bezpečnosti dodržujte intervaly výmeny výrobcu, a nie len vizuálnu vôľu.

Typické aplikácie, kde jedna prevyšuje druhú

• Valčeková reťaz: kontinuálne rotačné pohony (priemyselné dopravníky, poľnohospodárska technika, motocykle), kde sa vyžaduje hladký záber, rýchlosť a dostupnosť spojovacích článkov.
• Listová reťaz: vertikálne zdvíhanie a zdvíhanie (stožiare vysokozdvižných vozíkov, kladkostroje, žeriavy), aplikácie vyžadujúce vysokú pevnosť v ťahu, odolnosť proti nárazom a kompaktné balenie dosiek.
• Tam, kde priestor a presné zapojenie ozubených kolies sú obmedzenia, valčekové reťaze zvyčajne poskytujú flexibilitu dizajnu; tam, kde sa uprednostňuje pevnosť v ťahu na plochu prierezu, vynikajú listové reťaze.

Dimenzovanie, normy a špecifikácie

Valčekové reťaze sú bežne špecifikované rozstupom (ANSI/ISO), priemerom valčeka, pevnosťou v ťahu a prípustným pracovným zaťažením; štandardy ako ANSI B29.1 a ISO 606 poskytujú rozmery a hodnotenia. Listové reťaze sú špecifikované šírkou platní, počtom lamiel na článok, rozstupom a menovitým medzným zaťažením podľa noriem ako ISO 4347 alebo údajových listov výrobcu. Pri výbere dbajte na zákonný bezpečnostný faktor pre zdvíhacie zariadenie (často 4:1 alebo vyšší v závislosti od aplikácie) a dynamický faktor pre pohony (pre zohľadnenie rázových zaťažení a nesúosovosti).

Porovnávacia tabuľka: sprievodca rýchlym výberom

Kontrolný zoznam údržby a kontroly

• Skontrolujte predĺženie: pre valčekové reťaze použite mierky rozstupu; zmerajte voľnú dĺžku a porovnajte s novou dĺžkou listových reťazí.
• Skontrolujte nerovnomerné opotrebovanie, ohnuté lamely alebo prasknuté články a namiesto toho, aby ste sa pokúšali o opravu vysoko zaťažených reťazí, vymeňte postihnuté časti.
• Dodržiavajte správne intervaly mazania a používajte mazivá odporúčané výrobcom reťaze; pri listových reťaziach zaistite prienik do rozhrania kolík/doska.
• Dodržiavajte pokyny týkajúce sa krútiaceho momentu a napínania: vyhnite sa nadmernému utiahnutiu, ktoré zvyšuje zaťaženie a únavu ložísk, ale udržujte dostatočné napätie, aby ste zabránili preskočeniu alebo vykoľajeniu.

Režimy porúch a riešenie problémov

Ak valčeková reťaz preskakuje alebo vydáva hluk, skontrolujte opotrebovanie ozubeného kolesa a nesúlad; výmena ozubených kolies a reťaze v zhodných súpravách často rieši zlé zapojenie. Ak listová reťaz vykazuje praskanie dosky, deformáciu čapu alebo asymetrické natiahnutie, okamžite ju vyraďte z prevádzky – ide o známky preťaženia alebo únavy. Vo výťahových aplikáciách vždy dodržiavajte zákonom stanovené intervaly kontrol a kritériá výmeny, aby ste predišli katastrofickej poruche. V prípade pochybností si pozrite tabuľky s menovitým pracovným zaťažením dodávateľa reťaze a v prípade zdvíhacieho zariadenia dodržujte platné bezpečnostné normy a predpisy o zdvíhacích zariadeniach.

Zhrnutie výberu: zodpovedá dopytu, nie predpokladom

Vyberte si valčekovú reťaz, keď potrebujete efektívny rotačný prenos sily, rýchlosť a flexibilné možnosti pripojenia; vyberte si listovú reťaz, keď je vašou primárnou požiadavkou vysoká pevnosť v ťahu v lineárnych alebo zdvíhacích systémoch s opakovaným rázovým zaťažením. Vyhodnoťte prevádzkovú rýchlosť, typ zaťaženia (stále vs. nárazové), požadované bezpečnostné faktory, praktickosť mazania a priestorové obmedzenia. Testovaním v reprezentatívnych podmienkach alebo konzultáciou s aplikačnými inžiniermi výrobcu získate najbezpečnejší a cenovo najefektívnejší výber pre váš konkrétny prípad použitia.
