Doskové reťaze s vysokou pevnosťou pre stroje na vŕtanie skrutiek

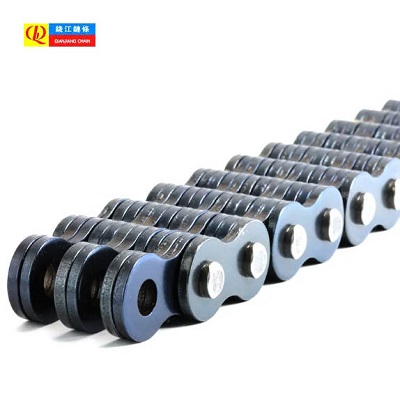

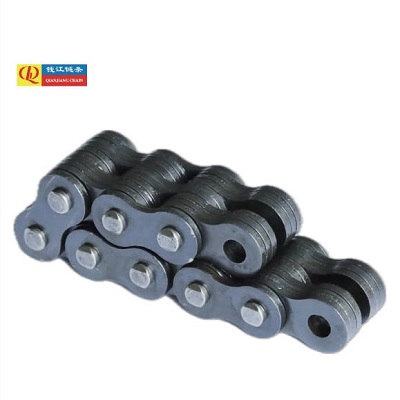

Novo vyvinutá vysokopevnostná lamelová reťaz reťaz z legovanej ocele pre vrtné súpravy pre skalné skrutky od spoločnosti Qianjiang Chain je navrhnutý pre dve základné funkcie: prenos energie a pohon.
So silným zameraním na vysokú prispôsobivosť, stabilný výstup krútiaceho momentu a kompatibilitu s elektrifikáciou sa stal jedným z kľúčových riešení prenosu pre elektrické vrtné súpravy na vŕtanie skrutiek.

Špecifické aplikácie a vlastnosti sú nasledovné:

I. Hlavné aplikačné scenáre
Zamerané na kľúčové prevádzkové etapy vrtných súprav na skalné skrutky
1. Prenos výkonu pri vŕtaní

Reťaz sa aplikuje na pohon vŕtacieho výložníka a systém vŕtania hlavného vretena elektrických vrtných súprav pre skalné skrutky. Premieňa vysokorýchlostný výstup elektromotorov s nízkym krútiacim momentom na prenos so zníženou rýchlosťou a zvýšeným krútiacim momentom prostredníctvom reťazového pohonu, ktorý poskytuje krútiaci moment vhodný pre tvrdé aj mäkké skalné útvary.
Je obzvlášť vhodný pre stredne ťažké a ťažké elektrické vrtné súpravy pracujúce v pracovných podmienkach s vysokým krútiacim momentom.

2. Poloha a nastavenie polohy ramena vŕtačky

Reťaz sa používa na zdvíhanie, nastavenie uhla výkyvu a teleskopický pohyb viacramenných vrtných súprav.
Reťazový pohon s konštantným prevodovým pomerom umožňuje presné ovládanie polohy vŕtacieho ramena, čím sa zaisťuje zvislosť vŕtania, čo je kritická požiadavka na podopretie skalných svorníkov.
To podporuje koordinovanú prevádzku s viacerými ramenami a spĺňa požiadavky na presnosť inteligentných kotviacich systémov.

3. Doprava a inštalácia skalných skrutiek

Tlačný mechanizmus poháňaný reťazou, ktorý je integrovaný do kombinovaného stroja na vŕtanie a skrutkovanie skál, umožňuje plynulé a stabilné podávanie skrutiek horniny.
Po vŕtaní spolupracuje s rýchlymi kotviacimi operáciami, skracuje procesné intervaly a podporuje pracovné postupy vŕtania a skrutkovania jedným tlačidlom, čo výrazne zlepšuje efektivitu podpory.

4. Pohon pomocného mechanizmu

Reťaz sa aplikuje aj na zariadenia na čistenie otvorov a na podporné dopravné mechanizmy príslušenstva.
Vďaka jednoduchej prevodovej štruktúre a nízkej poruchovosti je vhodný na nepretržitú prevádzku v drsnom prostredí, ako sú podzemné bane a tunely.

II. Kľúčové výhody elektrických vrtných súprav pre skalné skrutky
1. Silná kompatibilita s prenosom

Reťazový prevod dokonale zodpovedá výkonovým charakteristikám elektromotorov, pričom dosahuje priame zníženie otáčok a zosilnenie krútiaceho momentu bez zložitých medziprevodových komponentov.
Jeho kompaktná konštrukcia umožňuje jednoduchú integráciu do obmedzeného inštalačného priestoru vrtných súprav.

2. Vysoká stabilita a odolnosť

Reťazový pohon sa nevyznačuje preklzávaním a presnými prevodovými pomermi so silnou odolnosťou voči nárazovému zaťaženiu.
Efektívne zvláda náhle zmeny tvrdosti horniny a nárazy zaseknutia pri vŕtaní, vďaka čomu je vhodný do baníckeho a tunelárskeho prostredia s náročnými prevádzkovými podmienkami.

3. Zosúladenie s trendmi elektrifikácie

Vďaka jednoduchej konštrukcii a pohodlnej údržbe reťazový pohon zabraňuje úniku oleja spojenému s hydraulickými systémami a problémom s hlukom bežným v pneumatických systémoch.
Spĺňa požiadavky na nulové emisie, nízku hlučnosť a ekologickú prevádzku, vďaka čomu je vhodný pre mestské tunelovanie, základové jamy a iné scenáre zelenej výstavby.

4. Jednoduchá integrácia s inteligentnými systémami

Reťazový prevodový systém je možné kombinovať so snímačmi krútiaceho momentu a rýchlostnými snímačmi na zhromažďovanie údajov o prenose v reálnom čase.

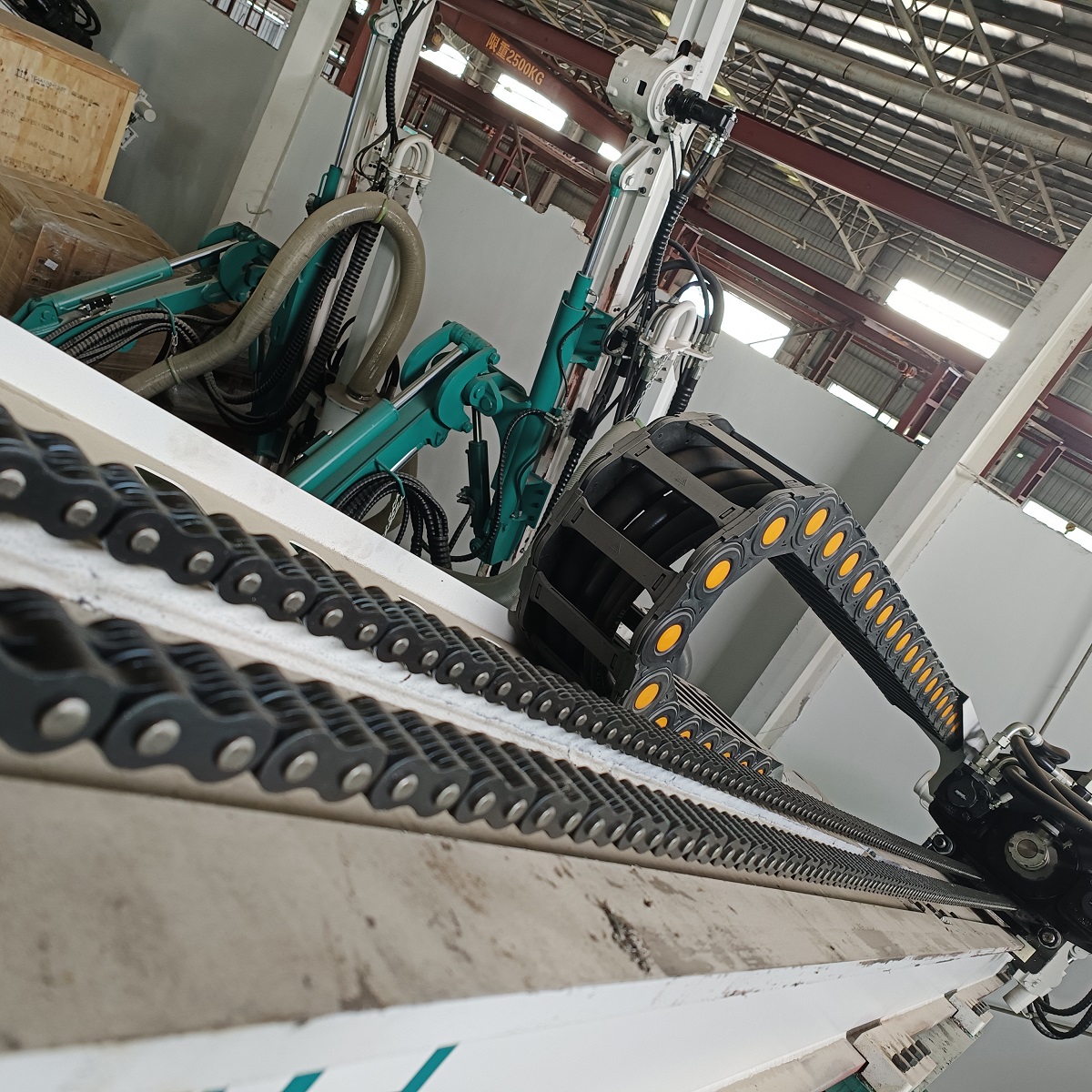

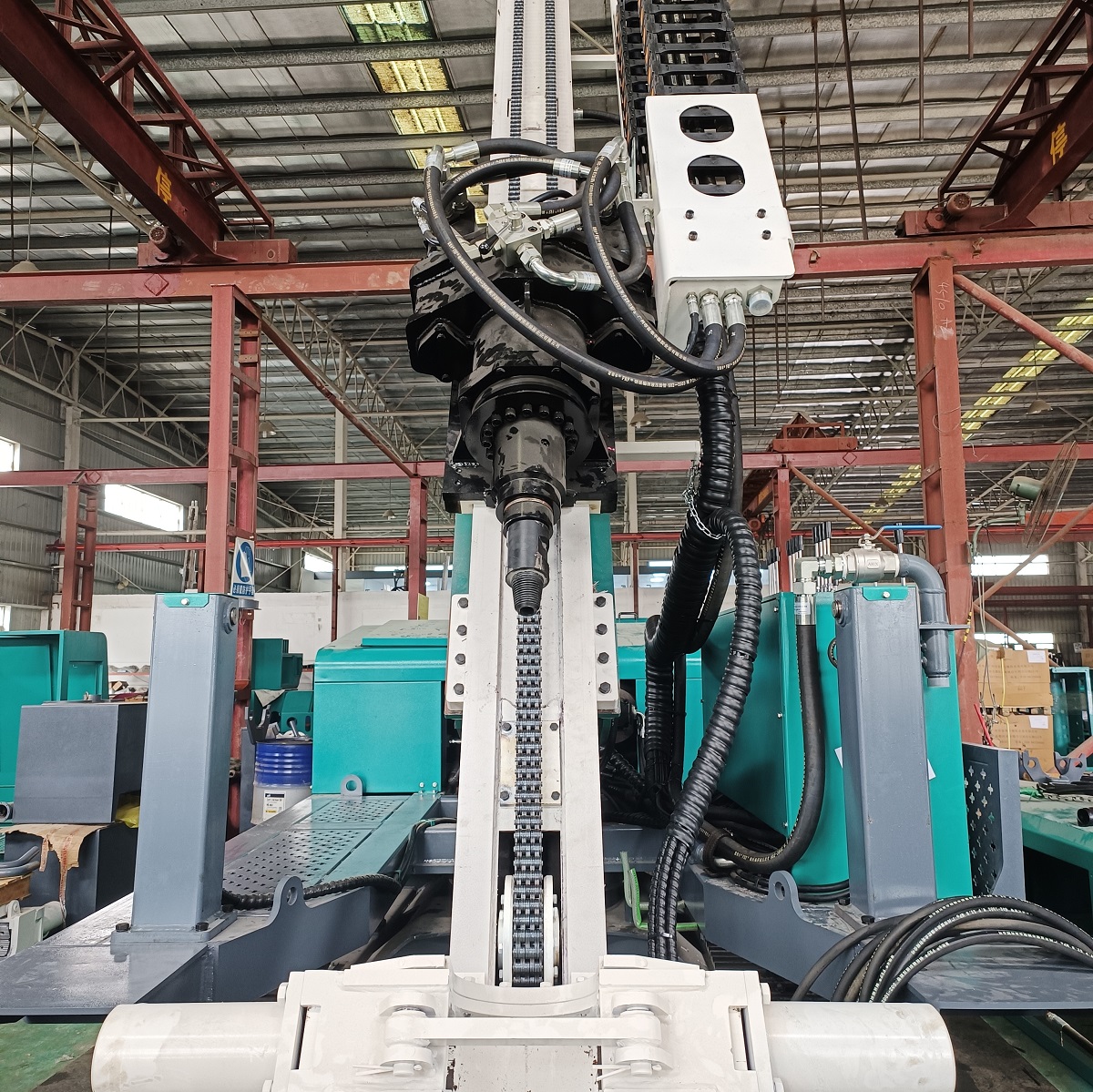

Tieto údaje sa môžu vrátiť do riadiacich systémov AI, aby sa umožnilo adaptívne nastavenie parametrov vŕtania a včasné varovanie pred poruchami, čo podporuje vnímanie a požiadavky na rozhodovanie inteligentných vrtných súprav pre skalné skrutky (priložené fotografie zariadenia).

III. Obmedzenia aplikácie a pokyny na optimalizáciu
Na základe praktických prevádzkových podmienok
1. Obmedzenia

Pri vysokých prevádzkových rýchlostiach sa môžu vyskytnúť mierne vibrácie, ktoré kladú vyššie požiadavky na mazanie reťaze a napínacie systémy.
V prašnom podzemnom prostredí sú potrebné ochranné protiprachové kryty, aby sa zabránilo zrýchlenému opotrebovaniu reťaze.

2. Optimalizačné opatrenia

Súčasné riešenia využívajú hlavne reťaze z legovanej ocele odolné voči opotrebovaniu v kombinácii s automatickým napínaním a inteligentnými mazacími systémami spolu s utesnenými konštrukciami odolnými proti prachu.
Tieto opatrenia predlžujú životnosť reťaze z približne 2 000 hodín na viac ako 5 000 hodín, vďaka čomu sú vhodné na dlhodobú nepretržitú prevádzku.
